Как выбрать светодиодную ленту

Как выбрать светодиодную ленту
Поделись материалом... или добавь в закладки

На сегодняшний день существует множество типов светодиодных лент. Использующихся, как для декоративных целей, так и в качестве альтернативы стандартному освещению в помещениях. Что бы совершить достойный выбор потребуется рассмотреть: распространенные виды светодиодных лент, их основные и второстепенные характеристики, так же дополнительные аксессуары и принадлежности.



Виды светодиодных лент

Светодиодные ленты возможно классифицировать на виды и типы по основным параметрам, как мы и сделаем.


Цвет свечения светодиодных лент

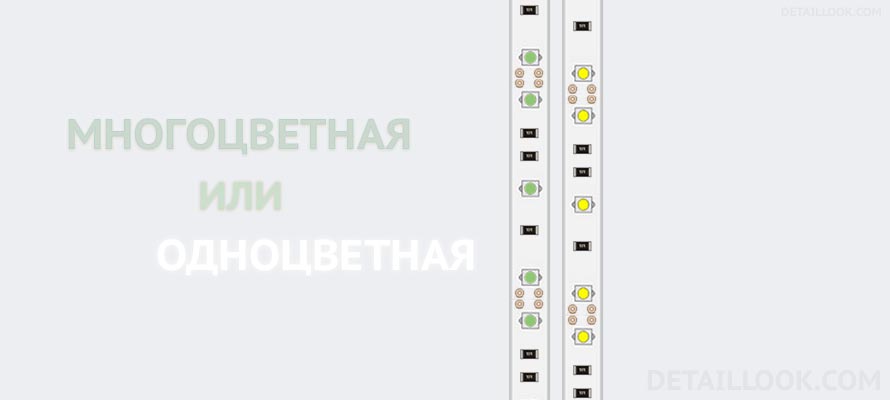

В первую очередь светодиодные ленты делятся на одноцветные и многоцветные.

Первые обладают одним неизменяемым, статичным цветом. Вторые позволяют изменять цвет на любой из доступных или обладают возможностью поочередной смены всех доступных цветов.


Цвет ленты зависит от используемого светодиода. Цвет самого светодиода зависит от свойств применяемого кристалла, использующегося для его изготовления. Всего изготавливают, выращивают четыре цвета кристаллов, а именно красный, зеленый, синий, желтый. Остальные сведения узнаем, по ходу статьи.


Одноцветные ленты

Имеют несколько стандартных цветов, среди которых: красный, зеленый, синий, желтый.

Иные цвета, включая белый получают с помощью напылений и прочих модификаций.


Белый цвет получают путем нанесения люминофора на синий диод, который  излучает часть ультрафиолетового света. Его воздействие на люминофор придает белый оттенок. Схожий принцип используется в люминесцентных лампах.


Белый цвет подразделяется на три температуры свечения: теплую, холодную, нейтральную. От нее зависит получаемый оттенок.


Помимо всего имеются ленты с ультрафиолетовым и инфракрасным свечением.

Многоцветная светодиодная лента RGB

Многоцветные или RGB ленты производятся с использованием многокристальных светодиодов. Каждый кристалл в диоде отвечает за определенный цвет: красный – R, зеленый – G, синий - B.


Их комбинация яркости и контрастности позволяет получить желаемый цвет. Так же возможно встретить маркировку WRGB, единственным отличием которой, является присутствие белого диода.


Для использования RGB ленты присутствует дополнительное, обязательное условие. Без выполнения которого будет невозможна ее работа.


Связанно это с технической особенностью, использования многокристального светодиода. Так как для создания желаемого цвета требуется управлять каждым кристаллом по отдельности, регулируя его яркость и насыщенность свечения.

Для этого существует, так называемый RGB контроллер светодиодной ленты, так же называемый просто контроллером светодиодной ленты. Требуется он исключительно для многоцветной ленты. О выборе контроллера поговорим, после выбора блока питания.

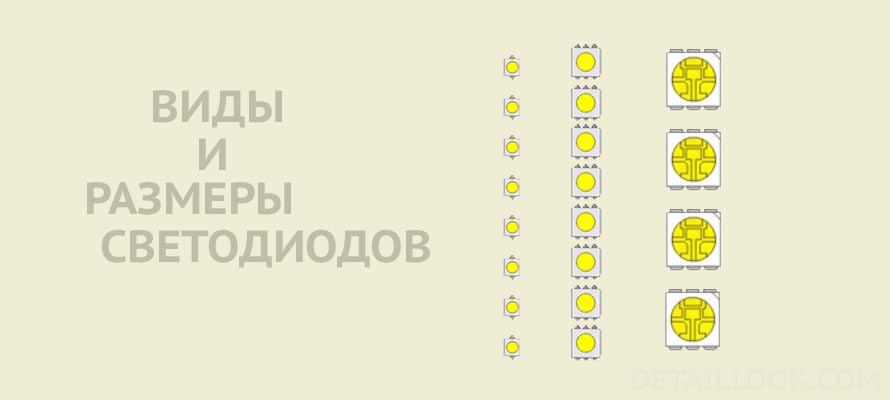

Виды светодиодов smd


Рассмотрим виды применяемых smd светодиодов. Их основное различие заключается в размерах, потреблении электричества.


Светодиоды бывают следующих размеров 2835, 3014, 3028, 3528, 5050, 5630, 7020 и так далее. Часто встречаемыми являются 3028, 3528 и 5050.


Для примера рассмотрим SMD 5050. SMD это сокращение от Surface Mounted Device, которое служит для обозначения диода.  Его можно
перевести, как накладные устройства или устройства монтируемые на поверхность

Последующие цифры после SMD обозначают размер используемых диодов в миллиметрах по высоте и ширине или наоборот. Обозначение 5050 указывает, что размер диода равен 5,0мм по высоте и 5,0мм по ширине. Убрав нули получаем размер 5 на 5 миллиметров.

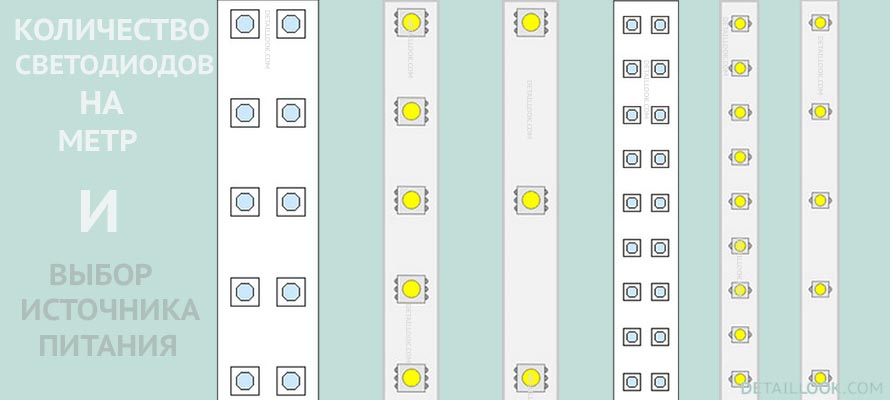

Количество светодиодов на метр и источник питания


Светодиодная лента не способна напрямую работать от 220V. Для этого необходим блок питания соответствующего напряжения и мощности.

Большинству лент требуется 12V или 24V, но встречаются варианты, которые используют 5 или 36V.


Мощность блока питания рассчитывается исходя из количества потребляемых ватт светодиодами на один метр ленты. Обычно производитель указывает данную характеристику на упаковке. Обозначение может выглядеть, как: Вт/Метр, Вт/М, W/M.

Ниже будут приведены значения потребления на метр для наиболее распространенных диодов на метр.


Тип светодиодов

Количество на метр

Потребление на метр

SMD 3528

60

4,8 Вт/Метр

SMD 3528

120

9,6 Вт/Метр

SMD 3528

240

19,2 Вт/Метр

SMD 5050

30

7,2 Вт/Метр

SMD 5050

60

15 Вт/Метр

SMD 5050

120

25 Вт/Метр







Теперь рассчитаем минимальную мощность блока питания. Для примера выберем SMD 5050 с 60 диодами на метр.

Предположим, что нам требуется подключить 10 метров. Исходя из таблицы 1 метр приблизительно потребляет 15вт, следователь умножаем количество метров на 1 метр потребления 10 м*15вт = 150 вт. Из расчетов следует, что минимальная мощность блока должна составлять 150вт. Очень желательно иметь запас хотя бы в 10-20%, во избежание негативных последствий. 150вт + 20% = 170вт. Ровно 170вт можно и не найти поэтому выбираем блок не менее наиболее приближённый  к данному значению, округляя в большую сторону. Блок такой мощности подойдет только в том случае, если в дальнейшем не предвидится дополнительного подключения.


Дополнительно отмечу, ленты с большим количество диодов на метр, например, со 120 или 240 часто бывают двухъярусными, то есть диоды располагается в два ряда и возможно потребуют блок с напряжением в 24, либо 36v (вольт).


Выбор контроллера светодиодной ленты



RGB контроллер для светодиодной ленты обладает идентичными основными параметрами с блоком питания, а именно рабочим напряжением и мощностью.


С выбором рабочего напряжение определиться просто. Оно должно совпадать с рабочим напряжением блока питания и ленты.


Требуемая мощность выбирается аналогичным образом, то есть она должна быть не меньше минимальной мощности блока питания с запасом от 10 до 20%. Как было выяснено для нашего примера это от 170вт включая запас в 20% и более.


Контроллер светодиодной ленты невозможно использовать без блока питания.


Если в описании контроллера указанно примерно следующие поддерживаемое напряжение 12-24V, мощность 180-360W, то это значит, что контроллер поддерживает два вида напряжения. При подключении 12V ленты максимальная нагрузка должна составлять не более 180W, а при использовании 24V ленты не более 360W.


Типы контроллеров светодиодной ленты

Контроллеры для светодиодных лент делятся по типу управления и функционалу.

Существуют следующие разновидности:


  • Без пульта – элементы управления расположены на корпусе контролера.

  • С инфракрасным (ИК или IR) или радио (RF) пультом. Радиус действия инфракрасного пульта составляет не более 10 метров, а радио около 20 метров.

    У радио пульта имеется один минус, в случае его утери не получится приобрести аналогичный и использовать его. Вместо этого придется приобрести заново целиком весь комплект, так как каждый пульт работает на своей собственной частоте.

  • Сенсорный или полу сенсорный пульт

  • WI-FI - управление осуществляется через wi-fi сеть с использованием специального пульта, смартфона, планшета.

  • Аудио – управление осуществляется с помощью аудио сигнала

Так же от выбора контроллера будет зависеть удобство регулировки настроек и возможность включения, отключения ленты с пульта.


Степень защиты светодиодной ленты


Степень защиты светодиодной ленты может быть решающим фактором при выборе. Так как довольно часто подобные изделия используют на открытых пространствах, либо в помещениях с повышенной влажностью, сыростью.

Ленты без защиты не предназначены для влажных, сырых мест.


Как правило, ее защищают с помощью силикона или эпоксидной смолы, наносимых тонким слоем по всей поверхности.


Степень защиты сокращенно обозначается, как IP. Ее максимальная степень ровняется 68.

Она позволяет погружать изделие в воду глубже 1 метра и оставлять его там на длительное время. Пылезащитна так же на высшем уровне.


Далее придем несколько распространенных степеней защиты с кратким описанием.


  • IP20 – Светодиодная лента без защитного покрытия от влаги. Требуется полное предотвращение попадания влаги и мелких предметов.

  • IP65 – Защита от проникновения пыли, капель, сильных струй воды. Покрыта силиконом, но только сверху, со стороны диодов. Подойдет для не сильно влажных помещений, но не для агрессивной среды.

  • IP67 – Более высокий уровень защищенности, позволяет погружать изделие в воду. На глубину не превышающую 1 метра.

  • IP68 – Наилучшая степень защиты, изделие защищено с двух сторон. Так же присутствует возможность погружения в воду, но допустимая глубина не ограничена 1 метром. Подойдет для агрессивной среды.


Способы подключения

Способы подключения светодиодных лент рассмотрим в отдельной статье, так как эта предназначена для ознакомления с существующими и распространёнными видами светодиодных лент.


Выводы

В данной статье мы рассмотрели, изучили виды светодиодных лент. Параметры и факторы влияющие на качество изделия.
