В данном обзоре мы рассмотрим цифровую паяльную станцию KSGER T12 STM32 Soldering station c Aliexpress из магазина KSGER Official Store, на жалах T12.
Данный продукт, был приобретен на здесь (link), исключительно за собственные средства.

(Станция пришла в сборе)

Электроника в данной паяльной станции, базируется на микроконтроллере STM32, в отличие от паяльных станций, основанных на микроконтроллере STC (не путать с STM), станция на STM32, обладает несколькими отличительными особенностями.

Одна из таковых, это библиотека насадок «жал», содержащая в себе около 100 профилей.

Каждый профиль, предназначен для конкретного жала и калибруется индивидуально по 3 температурным точкам, что позволяет добиться меньшего отклонения температуры, во всем диапазоне. В памяти устройства возможно сохранить калибровку, только для 5 выбранных жал.

Сперва, рассмотрим, один из возможных комплектов поставки, качество упаковки, затем перейдем к основной части…


Поставляется паяльная станция, в небольшой картонной коробке, снаружи полностью защищенной пленкой от влаги. На лицевой стороне присутствует логотип, а в качестве упаковочного материала используется «пакетики с воздухом» и «пупырка».


В нашем варианте исполнения, корпус выполнен из черного, полуматового пластика. У продавца имеется вариант в алюминиевом корпусе.

Все части корпуса, плотно подогнаны относительно друг друга, используемый пластик высокого качества.

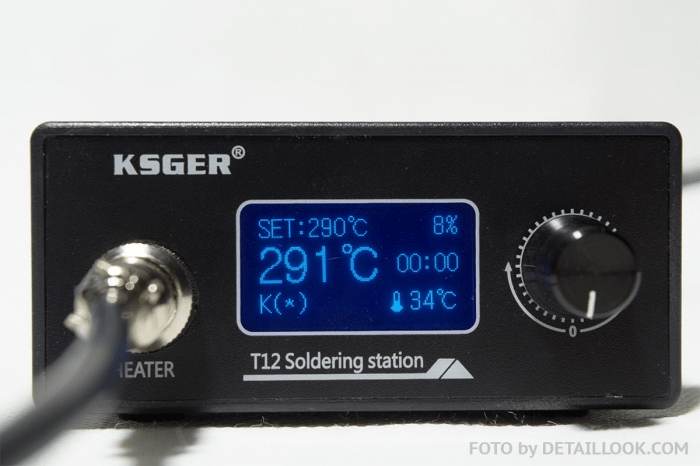

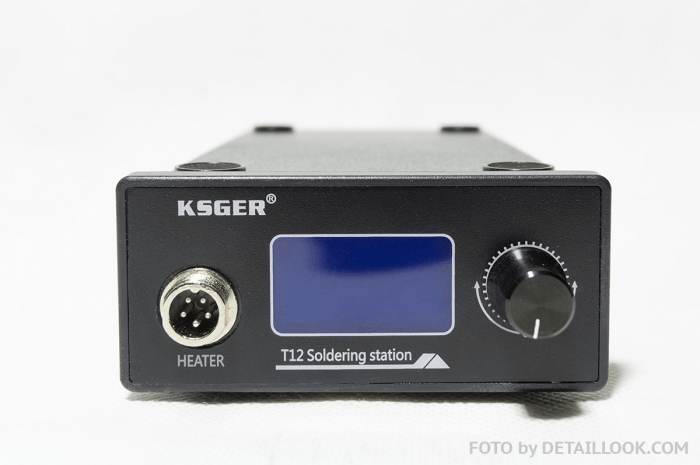

На лицевой панели, располагается коннектор для ручки паяльника, одноцветный OLED дисплей, диагональю 1.3’’ и энкодер.
В верхнем левом углу нанесен логотип, а под дисплеем наименование устройства.

Паяльная станция, обладает следующими размерами:

Ширина – 86мм (по корпусу), 95мм (с учетом, выступов лицевой панели)

Высота – 40мм (без ножек),

Длинна – 155мм

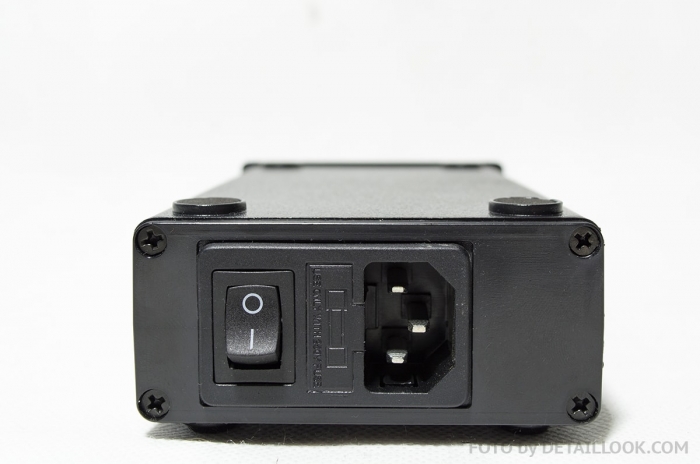

С обратной стороны находятся: выключатель, 3 контактный разъем питания (с контактом заземления) и сетевой предохранитель.

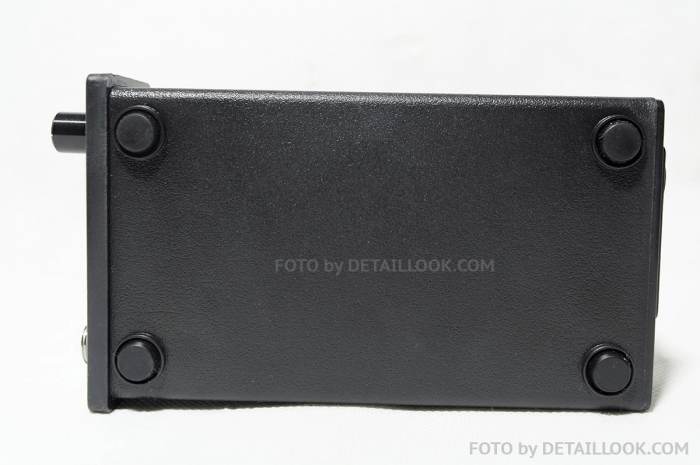

Снизу закреплены резиновые ножки, препятствующие скольжению и придающие большую устойчивость.


Внутри, все выполнено аккуратно и качественно. Паяльная станция, условно состоит из 3 узлов, справа налево:

Основная плата логики, на которой располагается микроконтроллер STM32 и остальные компоненты, включая разъем для подключения ручки паяльника (в нашем случае аппаратная версия 2.0, в более свежих ревизиях разъем располагается отдельно).

Плата источника питания. Силовые элементы, охлаждаются радиаторами, в целом, монтаж всех компонентов, как и на основной плате, выполнен качественно и аккуратно.

Блок с кнопкой включения, снабжен предохранителем, установленным по входу питания.

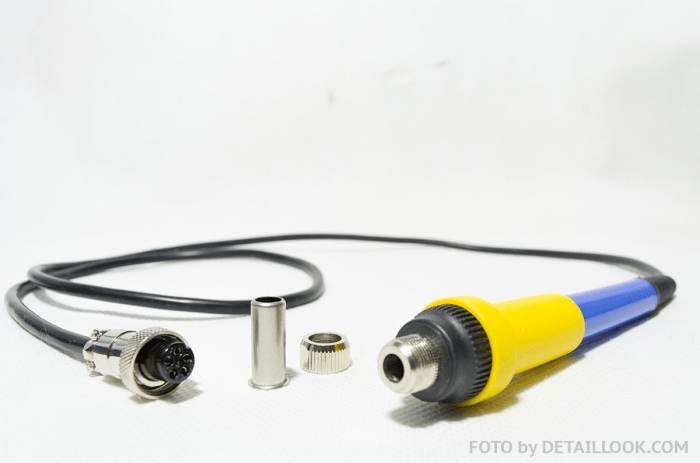

Внешняя часть ручки паяльника, выполнена из глянцевого пластика, с прорезиненным основанием.

Провод, мягкий, эластичный, покрыт термостойкой изоляцией, длинна составляет около 92 см.

Насадки, плотно вставляется в рукоятку и фиксируется с помощью зажима, аналогичным образом фиксируется ответный штекер, подключаемый к станции.


Как было упомянуто вначале, станция поддерживает большое количество различных насадок.

Одно из основных преимущество насадок T12, заключается в конструкции насадки, нагревательного элемента. Он является одним целым с насадкой, что исключает неплотный контакт «воздушную прослойку», между нагревательным элементом и рабочей зоной «наконечником», что позволяет добиться минимальных потерь теплопроводности, следовательно, получить, более равномерный, быстрый нагрев и немного большую мощность.

Еще одно достоинство заключается в том, что нагрев происходит у самого конца насадки, следовательно, ручка и не задействованная в работе часть насадки, нагревается не сильно, что снижает вероятность получения случайного ожога.

Все жала, которые встречал, покрыты так называемым «несгораемым покрытием».
Отмечу, что насадки возможно менять не выключая станцию.

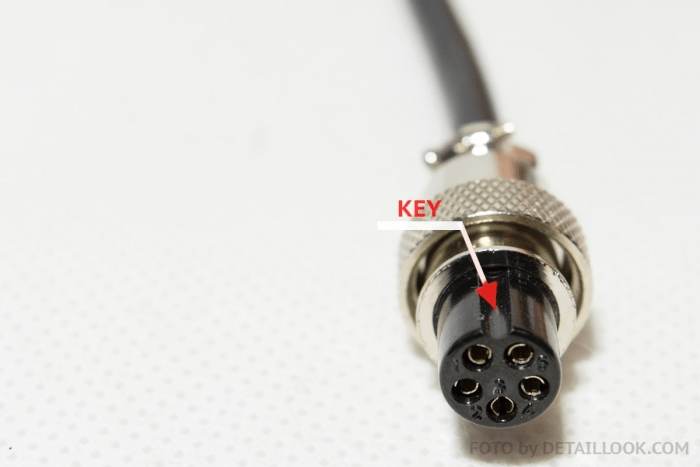

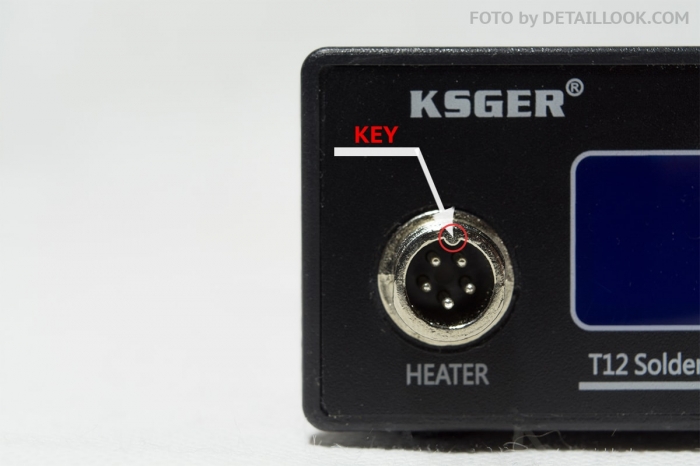

При подключении ручки паяльника к станции нужно соблюдать ключ, иначе можно вывести устройство из строя.


Сначала, совмещаем ключи на ручке и разъеме и аккуратно вставляем штекер, затем закручиваем фиксатор.


Включение устройства, как и выключение проходит очень плавно, с небольшой задержкой. (это хорошо, так как в электросети нет резкого скачка.)

После включения практически, незамедлительно начаться нагрев, до предыдущего установленного значения температуры.

Без калибровки нагрев происходит быстрее, после немного медленнее, но показания температуры уже правильные. В среднем за 12 – 15 секунд.

Если, после включения, вместо цифр, отображается сообщение об ошибке – ERROR, следует выключить устройство и проверить еще раз корректность и надежность соединений.

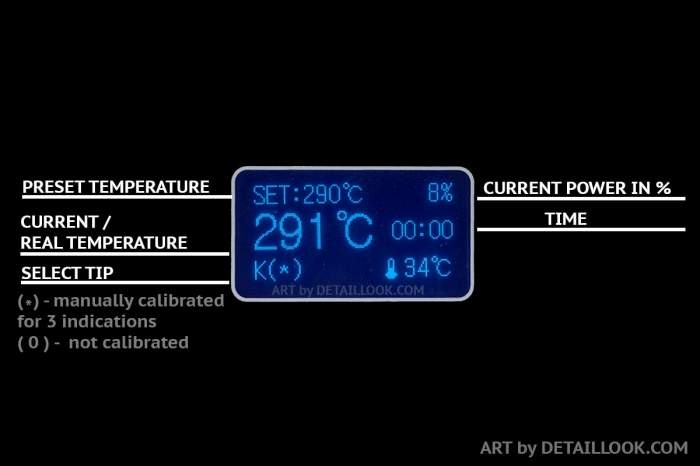

Обозначения на основном дисплее:
  • Preset temperature (SET) – выбранная температура
  • Current – показания датчика температуры, текущая температура
  • Select tip – тип установленной насадки (0 – обозначает, что насадка не откалибрована и температура отображается неточно, * - произведена калибровка температуры)
    Current power – текущая, затрачиваемая мощность в процентах (во время нагрева, доходит до 100%)
  • Time – часы, отображающие текущее время. (После выключения сбрасываются, так как требуется батарейка для сохранения времени. Все остальные установки сохраняются без батарейки.)

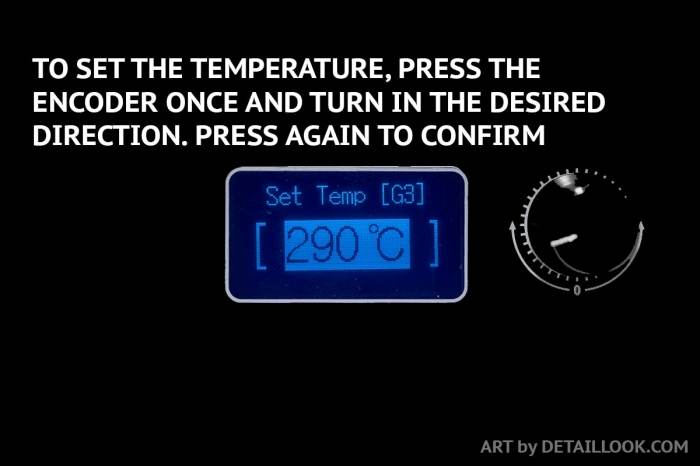

Однократное нажатие энкодера, позволяет перейти к изменению температуры, последующие нажатие, подтверждает выбор.

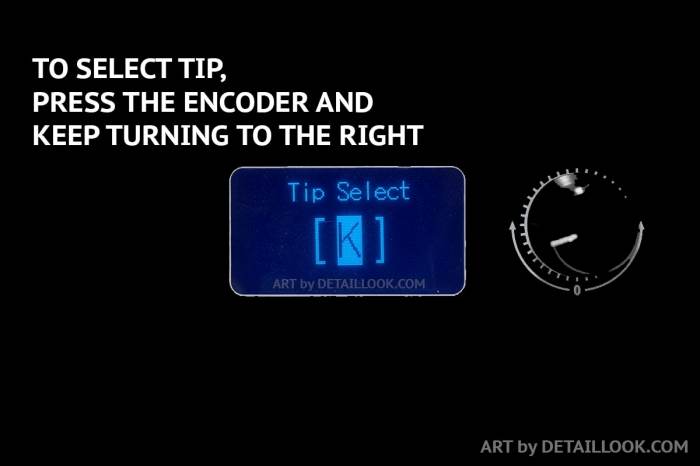

Нажатие и одновременный поворот энкодера вправо, открывает меню выбора установленной насадки.

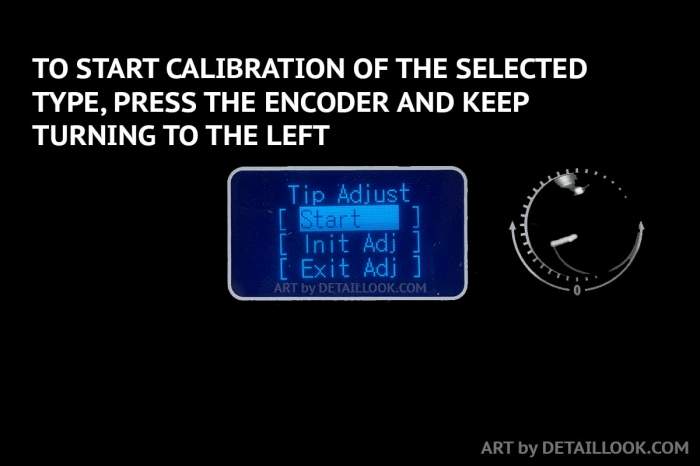

Нажатие и одновременный поворот энкодера влево, позволяет, перейти в меню калибровки, установленной насадки.


Калибровка производится по 3 точкам.

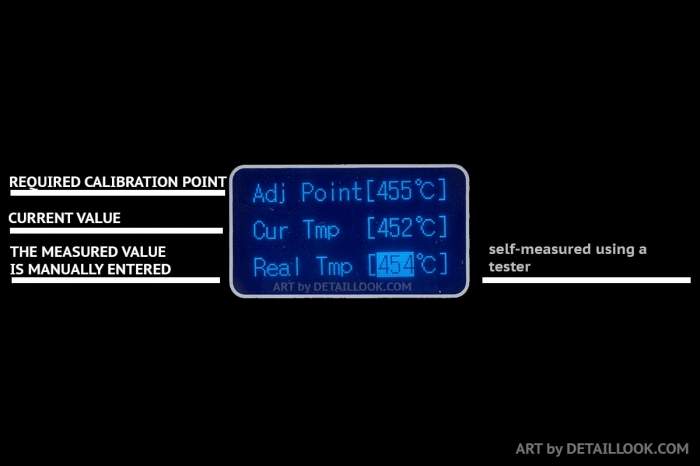

Обозначения:
  • Adj Point – Температурная точка калибровки
  • Cur Tmp – Текущая температура по датчику
  • Real Tmp – Корректировка значения

Перед калибровкой, убедитесь, что выбрали верный профиль (в меню, при повороте энкодера вправо) Данная процедура повторяется для каждого профиля и соответствующего ему жала.

Калибровка выполняется по следующему алгоритму:
  • 1 Начинаем процесс калибровки - start
  • 2 Смотрим на значение точки калибровки - Adj Point
  • 3 Замеряем текущую (реальную) температуру, например, с помощью термопары тестера
  • 4 Поворотом энкодера выставляем максимальное значение, которое удалось зафиксировать на данной точке.
  • Затем, один раз, нажимаем энкодер, тем самым подтверждая ввод и переходя к следующей точке.

После перехода к следующей точке, смотрим значение Adj Point и ждем пока оно приблизительно совпадет со значением Cur Tmp (то есть насадка остыла до нужной температуры), после измеряем и вводим значение в Real Tmp.

Всего 3 точки корректировки, когда процесс будет завершен, вы попадете на главный дисплей. (никакого сообщения об окончании процедуры не будет)

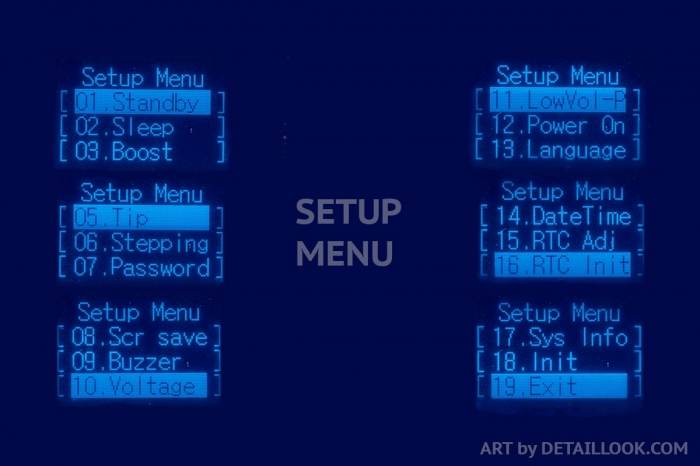

Настройки Setup

Как изменить язык (нажмите сюда, что бы пролистать статью до данного пункта настройки).

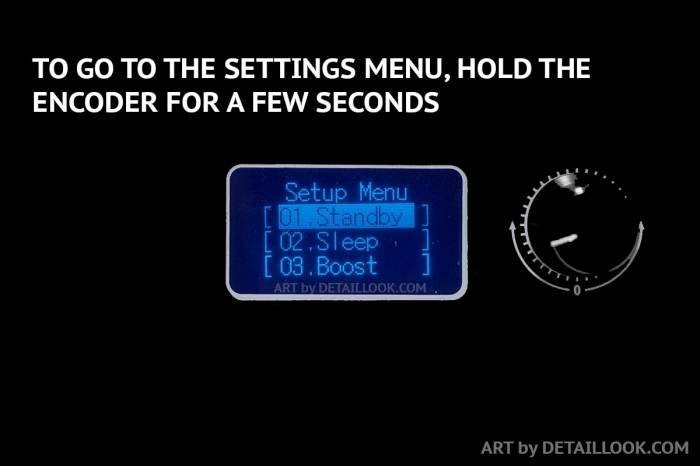

Для перехода в меню установок, необходимо нажать и несколько секунд удерживать энкодер.

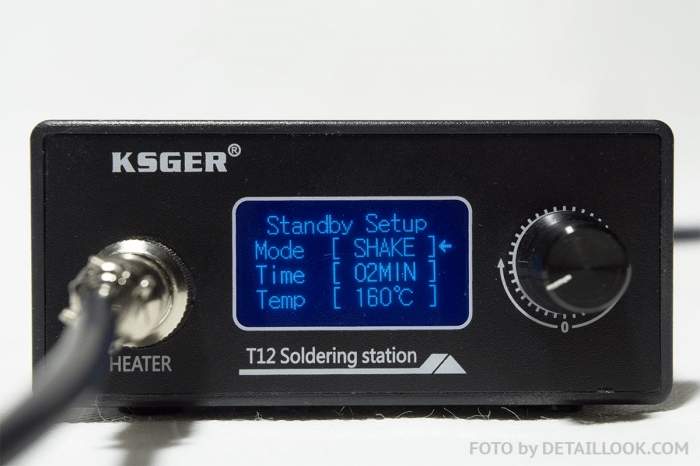

  •  01 Stanby ­– позволяет установить параметры, при выполнении которых устройство, через заданный промежуток времени, будет переходить в режим ожидания и снижать температуру до выбранного значения. Для возврата в рабочий режим, нужно встряхгуть ручку.
  • 02 Sleep – время, по истечении которого, паяльная станция будет полностью отключать нагрев, перейдет в режим глубокого ожидания – сон. Для активации рабочего режима нужно один раз нажать на энкодер.
    Переход в 01 и 02 режимы оповещается звуковым сигналом.

  • 03 Boost – функция, временного повышения текущей температуры на выбранное время и количество градусов.
  • 04 Cold end – температура компенсации. (выставляется значение температуры в помещении)

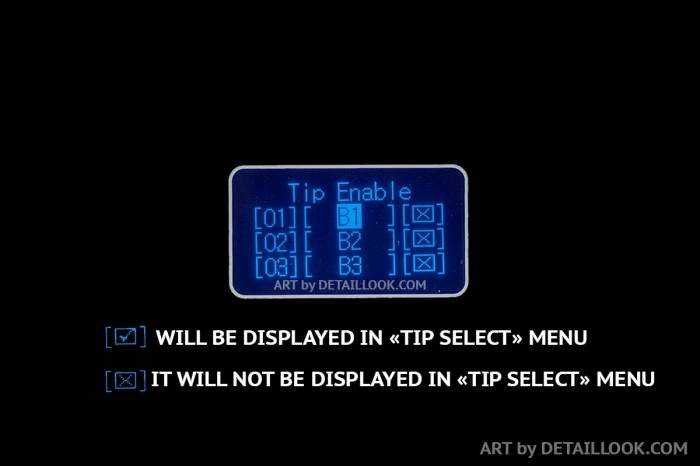

  • 05 Tip – Меню со списком возможных насадок, позволяет отключить или включить отображение нужных насадок в меню выбора. (отображение насадок в меню при повороте энкодера)
  • 06 Stepping – Устанавливает шаг, на который будет изменяться температура, при повороте энкодера.
  • 07 Password –установка пароля
  • 08 Scr Save – Заставка. Например, если продолжительное время работать на одной температуре, то значение будет отображаться во весь дисплей, или если станция в спящем режиме, будет отображаться только время и дата.
  • 09 Buzzer – Отключение и включение звуковых оповещений, о достижении температуры, переходе в спящий режим и так далее.
  • 10 Voltage – Включает или отключает отображение текущего входного напряжения в нижнем левом углу.
  • 11 LowVol-P – Защита от низкого напряжения.
  • 12 Power on –действия станции, после нажатия тумблера включения
  • 13 Language – Выбор языка интерфейса
  • 14 Data Time – установка времени и даты (требуется батарейка для сохранения)
  • 15 RTC Adj и 16 RTC init – настройки корректировки даты…
  • 17 Sys info – информация о версии аппаратного обеспечения (реализации) и версии программного обеспечения
  • 18 Init – сброс настроек
  • 19 Exit – выход из меню настроек
