В предыдущей статье мы рассказали, как собрать ноутбук самому, взяв за основу готовую материнскую плату для ноутбука. Помимо предыдущего способа существует еще один - нестандартный. Метод заключается в использовании комплектующих для настольного пк «системного блока». Данный вариант более интересен, чем прежний, так как позволяет получить все возможности персонализации, всю мощность, которая доступна обычному пк.


Сложность в реализации самодельного ноутбука, поиске компонентов на некоторых этапах намного ниже, чем в предыдущей статье.

Компоненты можно так же разделить на основные и второстепенные «опциональные», по важности.


Основные

Материнская плата



Материнская плата должна обладать наименьшими размерами, так как требуется максимальная компактность.


Самым распространенным форм-фактором среди материнских плат для пк является ATX (Advanced Technology eXtended), обладающий размерами 30.5 x 24.4 см.


Поскольку основной задачей является получение малогабаритного устройство, то данный размер не подойдет.


Самыми компактными являются материнские платы стандартов Micro ATX (mATX) 24.4 x 24.4 см и Mini ITX (Стандарт разработан VIA Technologies) 17 х 17 см. Найти и выбрать подходящую mATX плату для процессоров от Intel с сокетом 1150, 1151 или AMD с FM2, F2+, FM3, FM3+ не составит труда, а вот с Mini ITX скорее всего возникнут трудности у тех, кто решит отдать предпочтение CPU от AMD с FM3, FM3+.


Выбор размера платы будет зависеть от размера диагонали дисплея, так как она определяет размер требуемого корпуса. Корпус рассмотрим чуть позже, а пока продолжаем.


Выбор модели и производителя материнской платы зависит от процессорного разъема «сокета», требуемых функций, личных предпочтений, доступных финансовых средств.

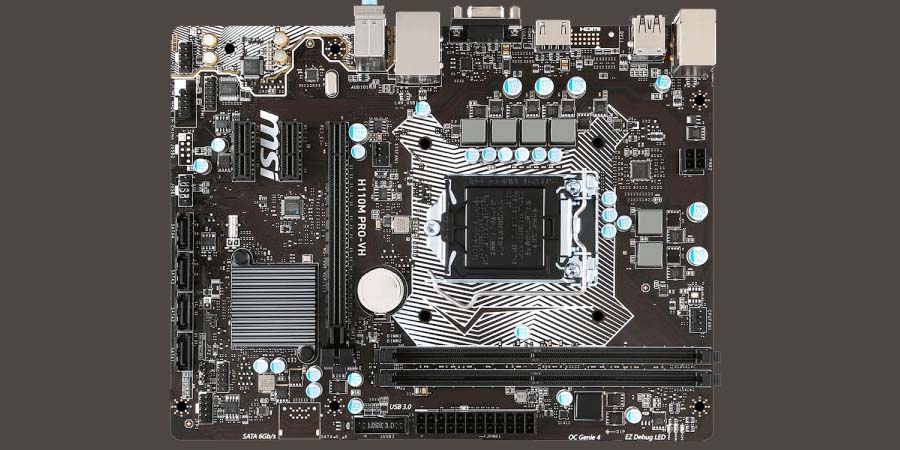

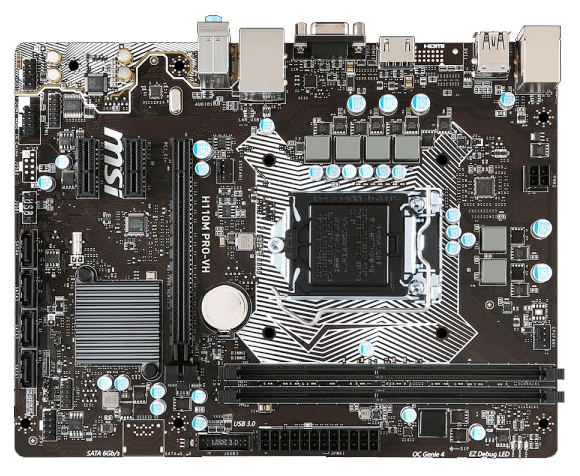

Например, возьмем одну из самых доступных современных материнских плат MSI H110M PRO-VH с Socket 1151 и поддержкой памяти DDR4 и видео выходом HDMI, форм-фактора Micro ATX.




Не самый наименьший размер был выбран из-за разницы в стоимости. Примерно такая же MSI H110I PRO, с аналогичными основными характеристиками стоит дороже.


Процессор


Выбор процессора производится исходя из списка поддерживаемых моделей на официальном сайте производителя и поставленных задач. Производителем заявлена поддержка следующих линеек пц: Intel Core i3/i5/i7/Pentium/Celeron. Предположим, что выбор пал на core i5. Поскольку процессорный разъем на плате 1151, то и процессор должен обладать аналогичным. Поэтому смотрим линейку Skylake от Intel.


Например, был выбран Intel Core i5-6500, LGA 1151.


Охлаждение CPU

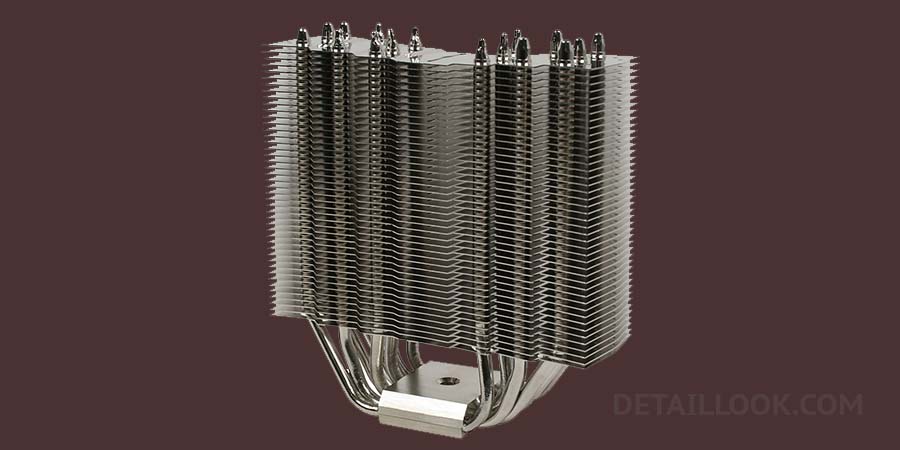

Кулер для процессора выбирается так же исходя из сокета. Основным критерием при выборе будет высота, так как многие кулеры придадут конструкции слишком большую толщину.


Для данного CPU тепловыделение составляет 65 Вт, лучше если в характеристиках кулера будет заявлено чуть большее значение, что бы был небольшой запас.


Оптимальной высотой будет значение в 4см и меньше, возможно подойдет даже комплектный от intel или например: GlacialTech Igloo i630 PWM, Titan DC-155A915Z/RPW, Cooler Master DP6-8E5SB-PL-GP, Thermaltake Slim X3 II, Thermaltake MeOrb II.


Оперативная память

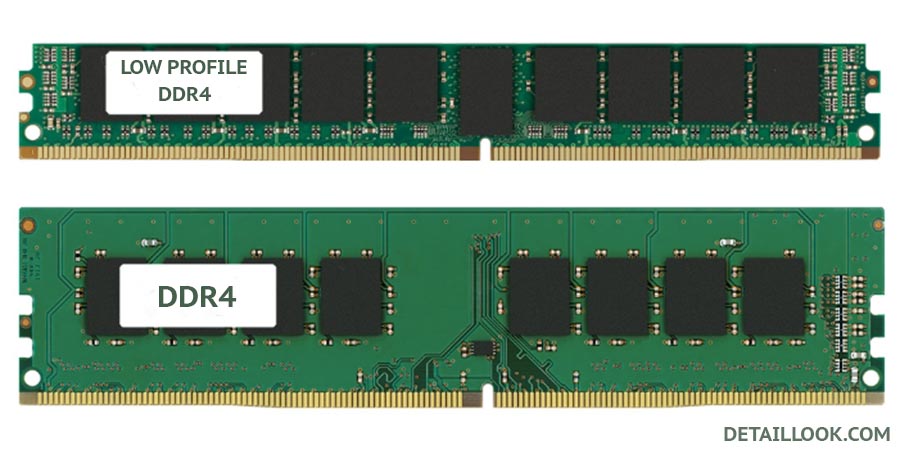

Оперативная память понадобится стандарта DDR4 DIMM, так как именно такую поддерживает выбранная материнская плата. Планки памяти могут быть любой высоты, но лучше использовать Low profile «низкопрофильные», так как в полноразмерные может упереться кулер. Максимальный поддерживаемый объем в данном случае составляет до 32GB.


Для примера возьмем одну низкопрофильную планку 8гб Crucial CT8G4VFS4213.


Возможно, имеет смысл использовать замкнутую, односекционную СВО, но такой шаг ощутимо прибавит к стоимости всей конфигурации, потребует больше свободного места и не сильно уступит стандартному воздушному охлаждению.


Видео


В данной конфигурации существует два варианта реализации видеокарты.


Первый

Поскольку выбранный процессор обладает интегрированный видео ядром HD Graphics 530 1150MHz, то возможно обойтись без подключаемой видеокарты. Для этого нужно соблюсти два основных и одно второстепенное условие: 1 процессор должен обладать интегрированным видео ядром, 2 материнская плата должна иметь встроенный видео выход и поддерживать выбранный процессор, 3 «необязательное» объем оперативной памяти должен составлять не менее 2гб.


Размер видео памяти будет варьироваться от ядра, настроек биоса и количества оперативной памяти. При первом варианте возможно комфортно выполнять большинство повседневных задач и играть в нетребовательные игры. Нехватка мощности проявится при работе в профессиональных пакетах приложений. Например, предназначенных для видео и фото обработки или при использовании требовательных видеоигр.


Второй

Для осуществления второго варианта понадобится удлинитель, райзер для видеокарты.

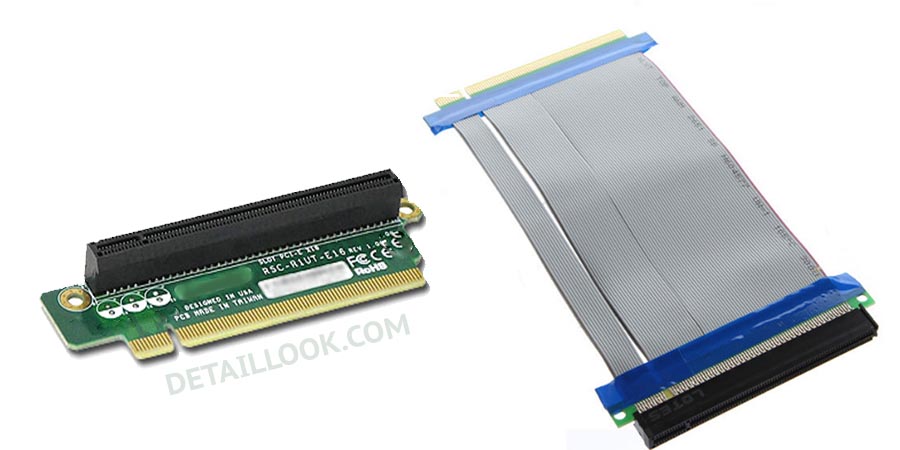

Онбывает двух разновидностей: Г образный и в виде шлейфа. Г образный не подойдет,так как слот на плате не с краю, помимо этого он создаст дополнительную толщинуи возможно перегрев, поэтомулучше воспользоваться вторым.


Таким способом возможно перенести расположение видеокарты, сохранить толщину, избежав перегревов и самое главное вывести разъемы сбоку корпуса.


Видеокарта, так же должна иметь небольшие размеры примерно от 15 до 20см в длину.


Требуемыми размерами обладают видеокарты, построенные на чипах двух самых популярных производителей Nvidia и AMD.


Основные вендоры, сотрудничающие с производителями предлагают малогабаритные решения, например в виде следующих моделей.


  • ATI Radeon HD 6670

  • ATI Radeon R7 360

  • ATI Radeon RX460


  • NVIDIA GeForce GTX 750 Ti

  • NVIDIA GeForce GTX 950, 960

  • NVIDIA GeForce GTX 1060


В качестве примера выберем решение от Gigabyte Radeon R7 360.

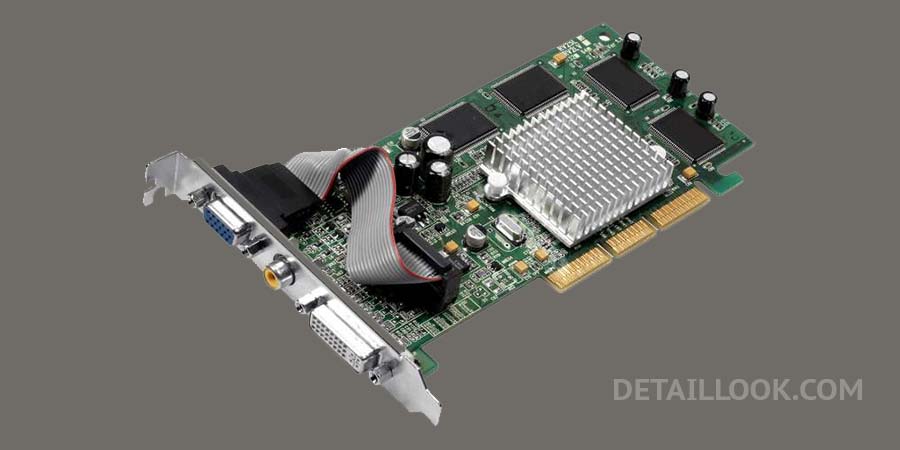

Как можно видеть на картинке помимо небольших размеров, видеокарта обладает всеми необходимыми видео выходами.


Подсоединяем через райзер и надежно закрепляем в корпусе, после чего останется только подсоединить к дисплею, о котором поговорим далее.


Блок питания


Блок питания должен быть нестандартного размера TFX. У размера есть один недостаток – это мощность. Сложно найти блок более 400W. Для этой сборки вполне хватит 300W. Возьмем к примеру, Sea Sonic Electronics SS-300TFX 300W.


Из-за блока питания толщина всей конструкции будет не менее 10см. Сделать его внешним вполне возможно, но для этого нужно будет удлинять все провода на плате, просовывать их например, в термоусадочную трубку или гофру. При таком варианте он окажется внешним, но не отсоединяемым.


Жесткие диски


Жесткие диски следует выбрать форм-фактора 2,5”, так как диски для пк форм-фактора 3,5” могут не уместиться, да и смысла их использовать в компактном устройстве нет.


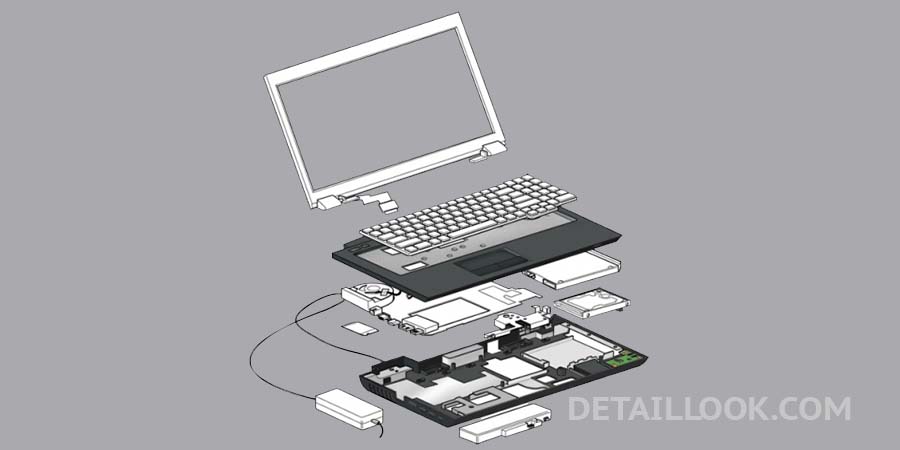

Дисплей и корпус


Самое сложное – это дисплей, так как отдельную LCD панель не найти, то придется приобрести недорогой монитор от 15 до 17 дюймов. Подключение будет осуществляться с помощью разъема hdmi на на материнской плате в первом случае конфигурации видео или на видеокарте во втором.


Первый вариант

Использовать чемодан в качестве корпуса ноутбука. Если потребуется частично разобрать монитор. Вставить в верхнюю крышку чемодана.


Второй вариант (сложнее)

Разобрать дисплей, избавиться от корпуса. Затем вставить его в корпус ноутбука.


Клавиатура и мышь

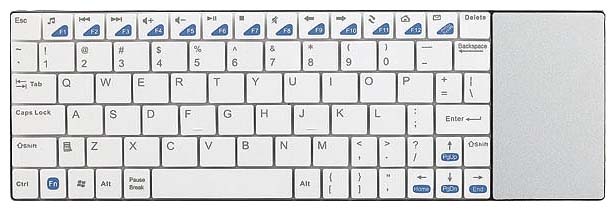

Клавиатуру и мышь подсоединяем через USB. Для большей схожести с ноутбуком можно купить клавиатуру с тачпадом, как на картинке и установить в корпус.


Вывод и предостережение


В данной статье в ознакомительных целях была рассмотрена теоретическая сборка ноутбука из комплектующих для пк. Данный материал не является подробным, либо примером по сборке.


Любые попытки реализации изложенного выше, делаются на свой страх и риск, исключая любую ответственность автора.

Целью материала рассказать о том, что теоретически возможно самостоятельно собрать ноутбук из комплектующих для пк.



---
